産業用配線の“困りごと”解決講座　（特別篇～JIMTOF2016展示レポートその1）

産業機械と設備を敷設したスマートファクトリーのイメージを提示

第2回目の連載ですが、急きょ内容を変更し、特別篇を2回にわたってお届けします。実はケーメックスは、この11月に東京ビッグサイトで開催された「JIMTOF2016」（日本国際工作機械見本市）に出展したからです。

JIMTOFは、国際間の技術交流とビジネスを促進するために、2年ごとに開催される工作機械・関連機器の一大イベントです。今回は、日本を含め、世界21ヵ国・地域から、計1000社近い企業が参加しました。

近年、モノづくりの根幹を支える工作機械関連は、オートメーション化やロボット化の波に乗り、工場全体もスマートファクトリへとして進化を遂げつつあります。今回のJIMTOF会場内では、ここにきて毎日のように耳にするようになった「IoT」や「Industrie4.0」といったキーワードが見受けられ、多くのブースで来場者があふれていました。

とはいえ、こういった新技術によって具体的に何が実現できるのか、そのイメージを明確にイメージできていないという声も各所で聞かれます。どうしても言葉だけが先行してしまい、テクノロジーがバズワード化しているようです。

ケーメクッスは、以前よりIoTやIndustrie4.0を支える海外の優れた製品を数多く取り扱ってきました。そこで今回のJIMTOFでは「弊社がご提案できるIoT化とは何か？」という具体例をご提案するために、私たちの主要サプライヤー製品を総合的に組み合わせたデモンストレーションを実施しました。

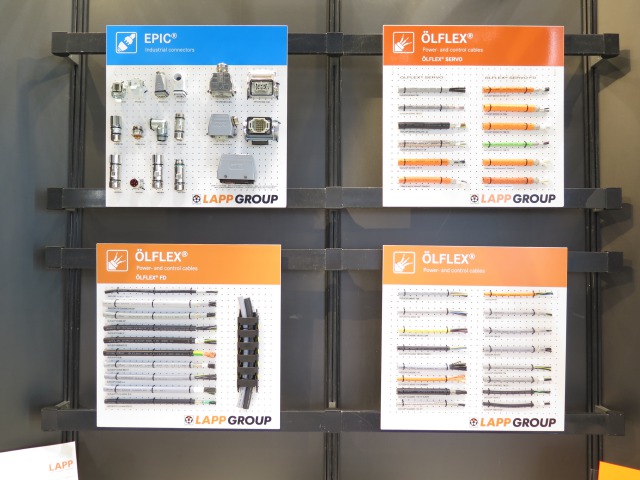

Murrelektronik社のフィールドバス対応リモートI/Oや、制御盤内外機器を中心に、MOXA社の産業用Ethernet機器、海外規格に準拠したLAPP社の産業向けケーブル、FRABA社の各種センサなどを、まとめてご紹介しました。














展示ブースでメインを飾ったのは、やはりドイツ・Murrelektronik社の「CUBE67」です。CUBE67の詳細については次号以降に譲るとして、触りだけ簡単に触れると、

既存のフィールドバスに、防水機能付きI/Oを用いて、容易に制御盤内外の小型化や省配線化に貢献できる革新的なフィールドバス対応リモートI/Oです。

CUBE67を導入することで、大手のNC・PLCメーカー製品との接続が簡単になるだけでなく、これらの装置を変更しても、各種リモートI/Oやセンサ・アクチュエータの配線を変更しなくて済むようになります。電気設計の手間を省きつつ、全体の作業工数を削減することで、トータルなコストダウンを実現できるようになるわけです。

展示ブース正面には、このCUBE67とファナックのCNCコントローラを接続し、産業機械と設備を敷設した未来のスマートファクトリのイメージを提示しました。デモ全体の写真は、下記写真のとおりで、全体構成は制御盤内・操作盤、制御盤外、ライトカーテンを採用したセーフティゾーンに分けました。

今回は、操作盤にCNCコントローラ「FANUC Series 35i-MODEL B」を採用し、そこからEherNet/IPで、MOXAの産業用イーサネットスイッチ「EDS-205」と産業用無線アクセスポポイント「AWK-3131A」（IEEE802.1a/b/g/n）に接続しました。このイーサネットスイッチを経由し、今回の主役であるリモートI/O「CUBE67」のマスターにつなげています。ここからが制御盤外での構成となります。

CUBE67は、スタートポロジーによって、スレーブである配下の専用IOモジュールを4つまで接続することが可能です。煩雑だったケーブル類は、ハイブリッドケーブル１本にまとめられ、IP67防水構造のコネクタで簡単に接続できるようになります。1つのマスター（CUBE67）に対して、専用IOモジュール（8ch）×4台＝最大32個のデバイスを接続できます。さらに拡張モジュールを利用すれば、専用I/Oモジュールを数珠つなぎに、ライン、ツリー接続等で連結することも可能です。

たとえばアナログ系のデバイスでは、温度／角度／距離などを計測する各種センサをつなげてデータを収集できます。デモでは操作盤ディスプレイ上に、これらの計測値をリアルタイムで表示させました。具体的なセンサとしては、CONTRINEX社の拡散反射型光電距離センサや超音波センサのほか、POSITAL社（FRABA社）の傾斜センサ、測温抵抗体なども利用しました。

一方、デジタル系のデバイス接続では、マニホールドバルブの開閉であったり、FRABA社のアブソリュート型エンコーダーからの信号を検出する事例を示しました。

このデモンストレーションのポイントは以下の3つです。

【1】省配線で工数を削減できること
【2】自動で段取替えが可能なこと
【3】故障予測が行えること

次回は3つのポイントの詳細と、CUBE67の機能として新たに加わる予定の「IO-LINK」（従来まではEherNet/IPには未対応）によるセンサ接続についてご紹介する予定です。
