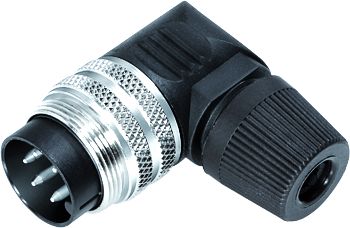

M16, シリーズ 682, ミニチュアコネクタM16 IP40 アングルプラグ, 極数: 2, 4.0 - 6.0 mm, アンシールド, はんだ, IP40, 09 0133 70 02
一般的仕様
| 製品型番 | 09 0133 70 02 |
| カテゴリ | アングルプラグ |
| コネクタ形状 | コネクタオスアングル |
| コンタクトの接続方式 | ネジ |
| 結線方式 | はんだ |
| 保護等級 | IP40 |
| 断面積(mm²) | 0.75 mm² |
| 断面積(AWG) | AWG 18 |
| ケーブル適用外径 | 4.0 - 6.0 mm |
一般的仕様
| 定格電圧 | 250 V |
| 定格電流(40℃時) | 7 A |
| 絶縁抵抗 | ≥ 10¹⁰ Ω |
| 汚染度 | 1 |
| 過電圧カテゴリ | III |
| 絶縁材料グループ | I |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PA |
| 嵌合部分の樹脂材質 | PBT (UL94 V-0) |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Ag（シルバー) |
