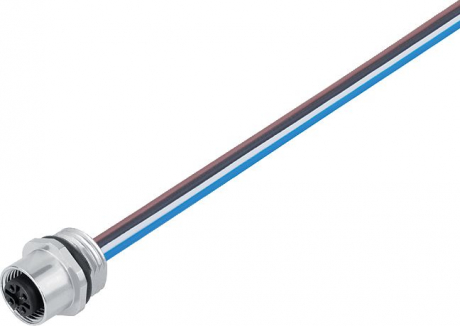

M12, シリーズ 763, オートメーションテクノロジー - センサ＆アクチュエータＭ１２-Ａ フランジソケット, 極数: 5, アンシールド, ストランド, IP67, UL, VDE, PG9, 電源用
一般的仕様
| 製品型番 | 09 3442 433 05 |
| カテゴリ | フランジソケット |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ストランド |
| 保護等級 | IP67 |
| 断面積(mm²) | 0.90 mm² |
| 断面積(AWG) | AWG 18 |
一般的仕様
| 定格電圧 | 60 V (125 V UL) |
| 定格電流(40℃時) | 1-4番ピン：8A、5番ピン：2A |
| 絶縁抵抗 | > 10⁸ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | III |
| 絶縁材料グループ | II |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuSn (ブロンズ) / CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
認可・承認
| 認可・承認 | UL VDE |
