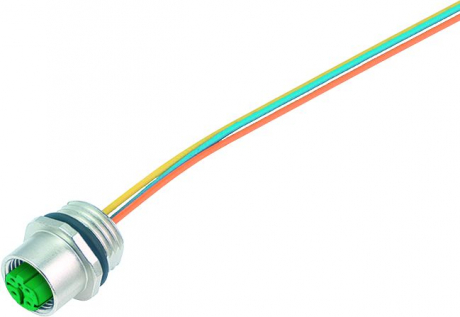

M12, シリーズ 876, オートメーションテクノロジー - データ伝送Ｍ１２-Ｄ フランジソケット, 極数: 4, アンシールド, ストランド, IP67, UL, PG9
一般的仕様
| 製品型番 | 76 0136 0011 00404-0200 |
| 旧製品型番 | 09 3732 00 04 |
| カテゴリ | フランジソケット |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ストランド |
| 保護等級 | IP67 |
| 断面積(mm²) | 0.25 mm² |
| 断面積(AWG) | AWG 24 |
一般的仕様
| 定格電圧 | 250 V |
| 定格電流(40℃時) | 4 A |
| 絶縁抵抗 | > 10¹⁰ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuSn (ブロンズ) |
| コンタクトめっき処理 | Au (ゴールド) |
| ロック部分の材質 | 亜鉛ダイカストニッケルメッキ |
認可・承認
| 認可・承認 | UL |
