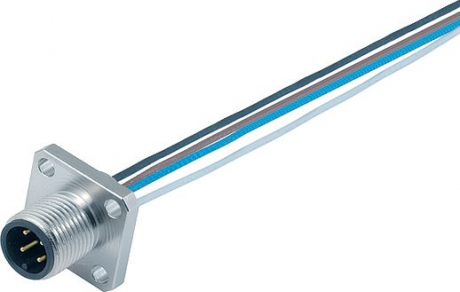

M12, シリーズ 763, オートメーションテクノロジー - センサ＆アクチュエータＭ１２-Ａ 角型フランジプラグ, 極数: 8, アンシールド, ストランド, IP40, UL, 四角形
一般的仕様
| 製品型番 | 76 0931 0111 00008-0200 |
| 旧製品型番 | 09 3483 00 08 |
| カテゴリ | 角型フランジプラグ |
| コネクタ形状 | コネクタオスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ストランド |
| 保護等級 | IP40 シール付きIP67、付属品を参照 |
| 断面積(mm²) | 0.25 mm² |
| 断面積(AWG) | AWG 24 |
一般的仕様
| 定格電圧 | 30 V |
| 定格電流(40℃時) | 2 A (UL 1.5 A) |
| 絶縁抵抗 | > 10⁸ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | III |
| 絶縁材料グループ | II |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | CuZn（真鍮 ニッケルメッキ） |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
認可・承認
| 認可・承認 | UL |
