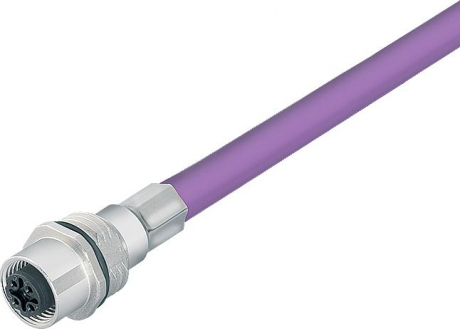

M12, シリーズ 766, オートメーションテクノロジー - データ伝送フランジソケット, 極数: 2, シールド, ケーブル, IP68, M16x1.5, Profibus, PUR バイオレット, 1 x 2 x 0.25 mm², 0,5 m
一般的仕様
| 製品型番 | 70 4434 246 04 |
| カテゴリ | フランジソケット |
| ケーブル長 | 0,5 m |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ケーブル |
| 保護等級 | IP68 |
| 断面積(mm²) | 0.25 mm² |
| 断面積(AWG) | AWG 24 |
一般的仕様
| 定格電圧 | 60 V |
| 定格電流(40℃時) | 4 A |
| 絶縁抵抗 | > 10⁸ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | シールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuSn (ブロンズ) |
| コンタクトめっき処理 | Au (ゴールド) |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル用途 | Profibus |
| ケーブル外径 | 7.8 |
| 断面図 | 1 x 2 x 0.25 mm² |
| シース材質 | PUR |
| 絶縁体材質 | PEフォーム |
| ケーブル色 | バイオレット |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | |
| 曲げ半径(ケーブル可動時) | |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
