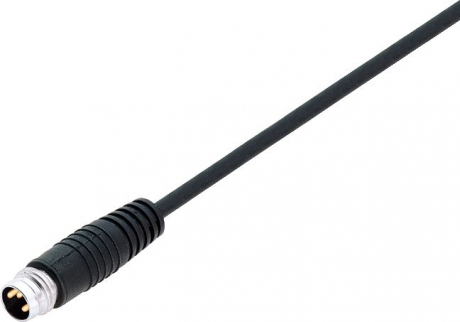

M8, シリーズ 718, オートメーションテクノロジー - センサ＆アクチュエータM8 ケーブルプラグ, 極数: 3, アンシールド, モールドケーブル付き, IP65, PUR 黒, 3 x 0.25 mm², 5 m
一般的仕様
| 製品型番 | 79 3409 55 03 |
| カテゴリ | ケーブルプラグ |
| ケーブル長 | 5 m |
| コネクタ形状 | コネクタオスストレート |
| コンタクトの接続方式 | スナップ |
| 結線方式 | モールドケーブル付き |
| 保護等級 | IP65 |
| 断面積(mm²) | 0.25 mm² |
| 断面積(AWG) | AWG 24 |
一般的仕様
| 定格電圧 | 60 V |
| 定格電流(40℃時) | 4 A |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PUR |
| 嵌合部分の樹脂材質 | PUR |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル外径 | 4.5 |
| 断面図 | 3 x 0.25 mm² |
| シース材質 | PUR |
| 絶縁体材質 | PVC |
| ケーブル色 | 黒 |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | ≥ 10 x Ø |
| 曲げ半径(ケーブル可動時) | ≥ 10 x Ø |
| 熱特性 | |
| 可動時の温度範囲(Min) | -20 °C |
| 可動時の温度範囲(Max) | 80 °C |
| 固定時の温度範囲(Min) | -40 °C |
| 固定時の温度範囲(Max) | 80 °C |
| その他の特徴 | |
| ハロゲンフリー | 未対応 |
