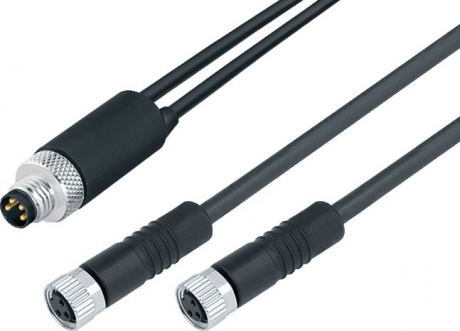

M8, シリーズ 765, オートメーションテクノロジー - センサ＆アクチュエータ接続ライン 接続ライン, 極数: 4/3, アンシールド, モールドケーブル付き, IP67, PUR 黒, 3 x 0.14 mm², 0,3 m
一般的仕様
| 製品型番 | 79 5203 03 04 |
| カテゴリ | 接続ライン |
| ケーブル長 | 0,3 m |
| コネクタ形状 | 接続ライン |
| コンタクトの接続方式 | ネジ |
| 結線方式 | モールドケーブル付き |
| 保護等級 | IP67 |
| 断面積(mm²) | 0.14 mm² |
| 断面積(AWG) | AWG 26 |
一般的仕様
| 定格電圧 | 30 V |
| 定格電流(40℃時) | 2 A |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PUR |
| 嵌合部分の樹脂材質 | PUR |
| コンタクト材質 | ピン：CuZn（真ちゅう） / ソケット：CuSn（ブロンズ） |
| コンタクトめっき処理 | Au (ゴールド) |
| ロック部分の材質 | 亜鉛ダイカストニッケルメッキ |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル外径 | 3.1 |
| 断面図 | 3 x 0.14 mm² |
| シース材質 | PUR |
| 絶縁体材質 | PVC |
| ケーブル色 | 黒 |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | ≥ 5 x Ø |
| 曲げ半径(ケーブル可動時) | ≥ 12 x Ø |
| 可動速度 | 5mの水平経路で。 -> 50 m /分 |
| 熱特性 | |
| 可動時の温度範囲(Min) | -5 °C |
| 可動時の温度範囲(Max) | 80 °C |
| 固定時の温度範囲(Min) | -25 °C |
| 固定時の温度範囲(Max) | 80 °C |
| その他の特徴 | |
| ハロゲンフリー | 未対応 |
