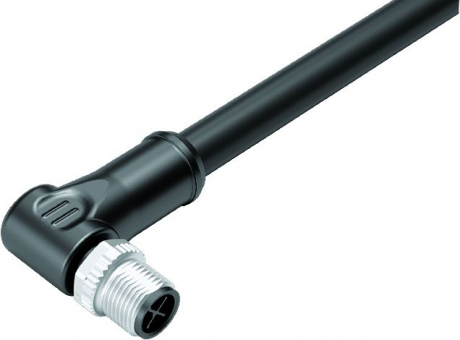

M12, シリーズ 814, オートメーションテクノロジー- パワーサプライとパワーサプライＭ１２-Ｓ アングルプラグ, 極数: 3+PE, アンシールド, モールドケーブル付き, IP68, PUR, 難燃剤 黒, 4 x 1.50 mm², 2 m
一般的仕様
| 製品型番 | 77 0687 0000 50704-0200 |
| カテゴリ | アングルプラグ |
| ケーブル長 | 2 m |
| コネクタ形状 | コネクタオスアングル |
| コンタクトの接続方式 | ネジ |
| 結線方式 | モールドケーブル付き |
| 保護等級 | IP68 |
| 断面積(mm²) | 1.50 mm² |
| 断面積(AWG) | AWG 16 |
一般的仕様
| 定格電圧 | 630 V |
| 定格電流(40℃時) | 12 A |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | III |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PUR |
| 嵌合部分の樹脂材質 | PUR |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル外径 | 8.1 |
| 断面図 | 4 x 1.50 mm² |
| シース材質 | PUR, 難燃剤 |
| 絶縁体材質 | PP |
| ケーブル色 | 黒 |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | ≥ 10 x Ø |
| 曲げ半径(ケーブル可動時) | ≥ 15 x Ø |
| 可動速度 | 180 m/min（2.5m） |
| 熱特性 | |
| 可動時の温度範囲(Min) | -20 °C |
| 可動時の温度範囲(Max) | 80 °C |
| 固定時の温度範囲(Min) | -50 °C |
| 固定時の温度範囲(Max) | 80 °C |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
