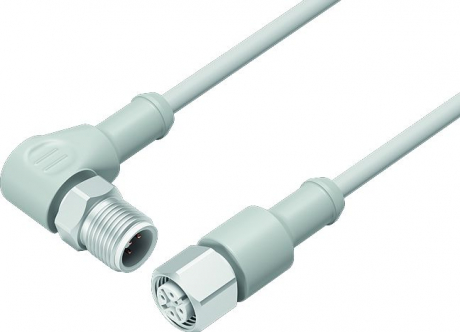

M12, シリーズ 763, オートメーションテクノロジー - センサ＆アクチュエータＭ１２-Ａ 食品産業用接続ライン, 極数: 12, アンシールド, モールドケーブル付き, IP69K, Ecolab, FDAコンプライアンス, 特殊TPE グレー, 12 x 0.25 mm², ステンレス鋼, 2 m
一般的仕様
| 製品型番 | 77 3730 3727 40912-0200 |
| カテゴリ | 食品産業用接続ライン |
| ケーブル長 | 2 m |
| コネクタ形状 | 接続ライン |
| コンタクトの接続方式 | ネジ |
| 結線方式 | モールドケーブル付き |
| 保護等級 | IP69K IP67 |
| 断面積(mm²) | 0.25 mm² |
| 断面積(AWG) | AWG 28 |
一般的仕様
| 定格電圧 | 30 V |
| 定格電流(40℃時) | 1.5 A |
| 絶縁抵抗 | ≥ 10¹⁰ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PP |
| 嵌合部分の樹脂材質 | PP |
| コンタクト材質 | ピン：CuZn（真ちゅう） / ソケット：CuSn（ブロンズ） |
| コンタクトめっき処理 | Au (ゴールド) |
| ロック部分の材質 | ステンレス鋼 |
認可・承認
| 認可・承認 | Ecolab FDAコンプライアンス |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル外径 | 6.9 |
| 断面図 | 12 x 0.25 mm² |
| シース材質 | 特殊TPE |
| 絶縁体材質 | 改良型TPE |
| ケーブル色 | グレー |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | ≥ 5 x Ø |
| 曲げ半径(ケーブル可動時) | ≥ 10 x Ø |
| 熱特性 | |
| 可動時の温度範囲(Min) | -25 °C |
| 可動時の温度範囲(Max) | 105 °C |
| 固定時の温度範囲(Min) | -50 °C |
| 固定時の温度範囲(Max) | 105 °C |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
