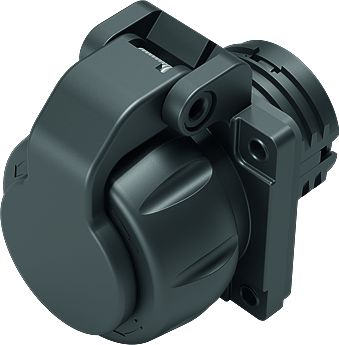

バヨネット, シリーズ 696, 電源コネクタＲＤ２４ フランジソケット, 極数: 4+3+PE, アンシールド, クリンプ（クリンプコンタクトは別途注文）, IP68/IP69K, UL, VDE
一般的仕様
| 製品型番 | 09 6504 200 08 |
| カテゴリ | フランジソケット |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | バヨネット |
| 結線方式 | クリンプ（クリンプコンタクトは別途注文） |
| 保護等級 | IP68/IP69K |
| 断面積(mm²) | 0.14 - 2.50 mm² |
| 断面積(AWG) | AWG 26 - 14 |
一般的仕様
| 定格電圧 | 60 V Signal / 400 V Power |
| 定格電流(40℃時) | 信号 3Ａ、パワー25Ａ |
| 絶縁抵抗 | > 10⁸ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | I |
| 絶縁材料グループ | III |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PA |
| 嵌合部分の樹脂材質 | PA |
| コンタクトめっき処理 | クリンプコンタクト（付属品）に応じて、 |
認可・承認
| 認可・承認 | UL VDE |
