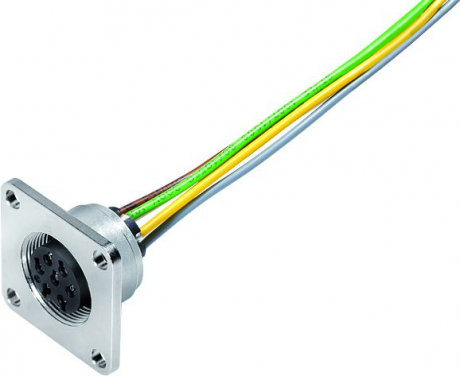

M16, シリーズ 723, ミニチュアコネクタM16 IP67 角型フランジソケット, 極数: 8 DIN, アンシールド, ストランド, IP68, UL, AISG 対応, 09 0174 320 08
一般的仕様
| 製品型番 | 09 0174 320 08 |
| カテゴリ | ---角型フランジソケット |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ストランド |
| 保護等級 | IP68 IP67 |
| 断面積(AWG) | AWG 22 |
電気的仕様
| 定格電圧 | 100 V |
| 定格電流(40℃時) | 5 A |
| 絶縁抵抗 | ≥ 10¹⁰ Ω |
| 汚染度 | 1 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | I |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PBT (UL94 V-0) |
| コンタクト材質 | CuSn (ブロンズ) |
| コンタクトめっき処理 | Ag（シルバー) |
認可・承認
| 認可・承認 | UL AISG 対応 |
